Gazlı Amortisörler

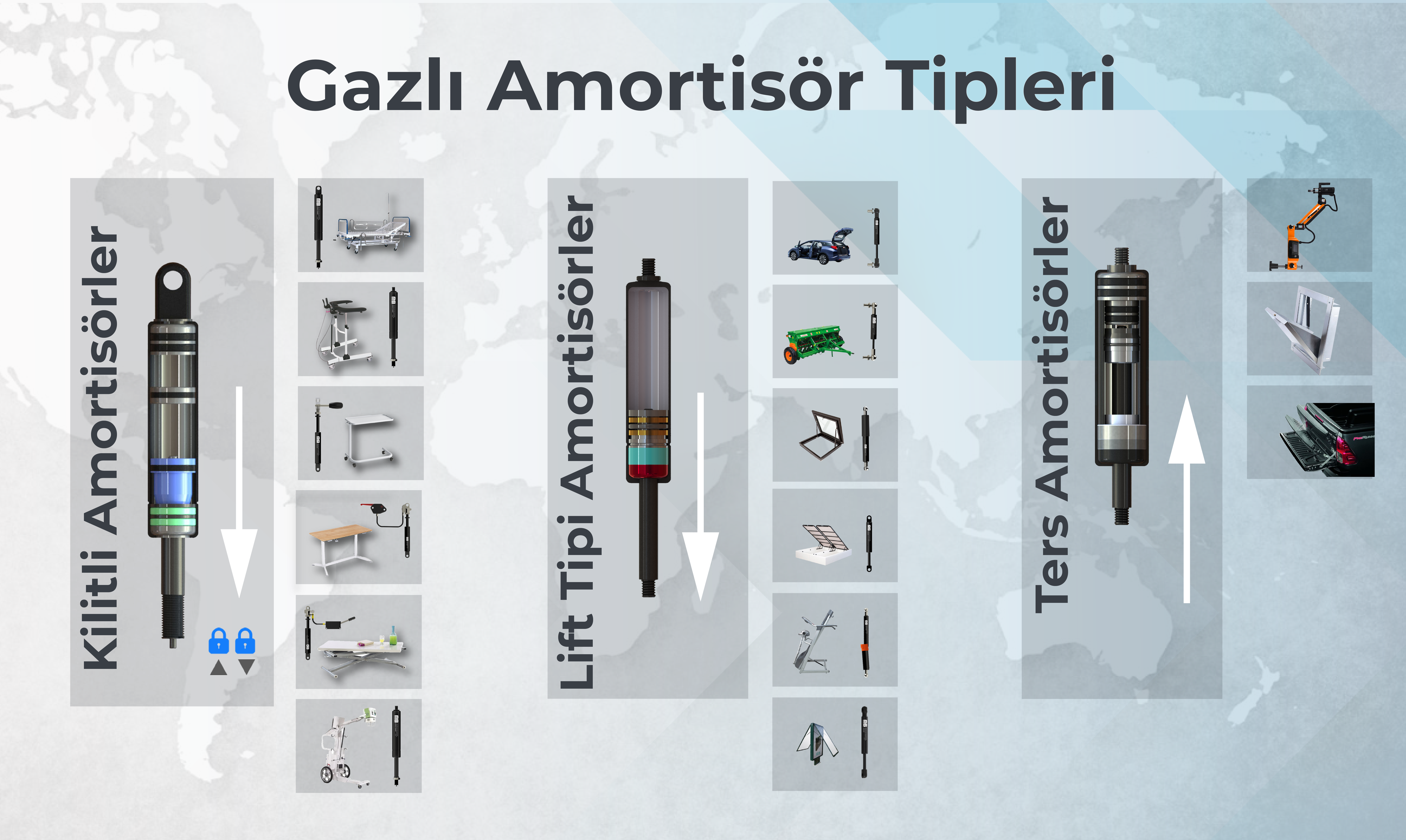

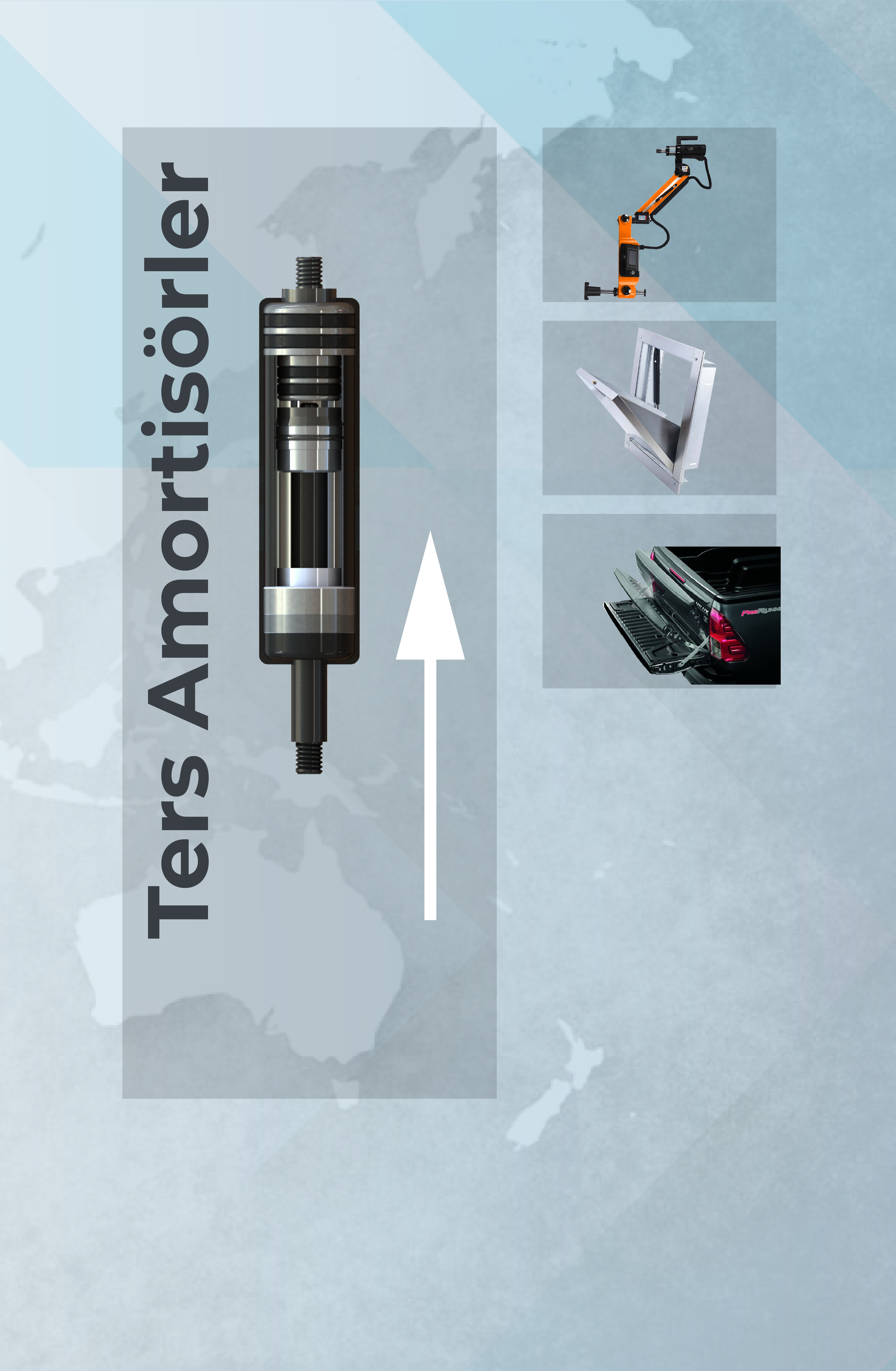

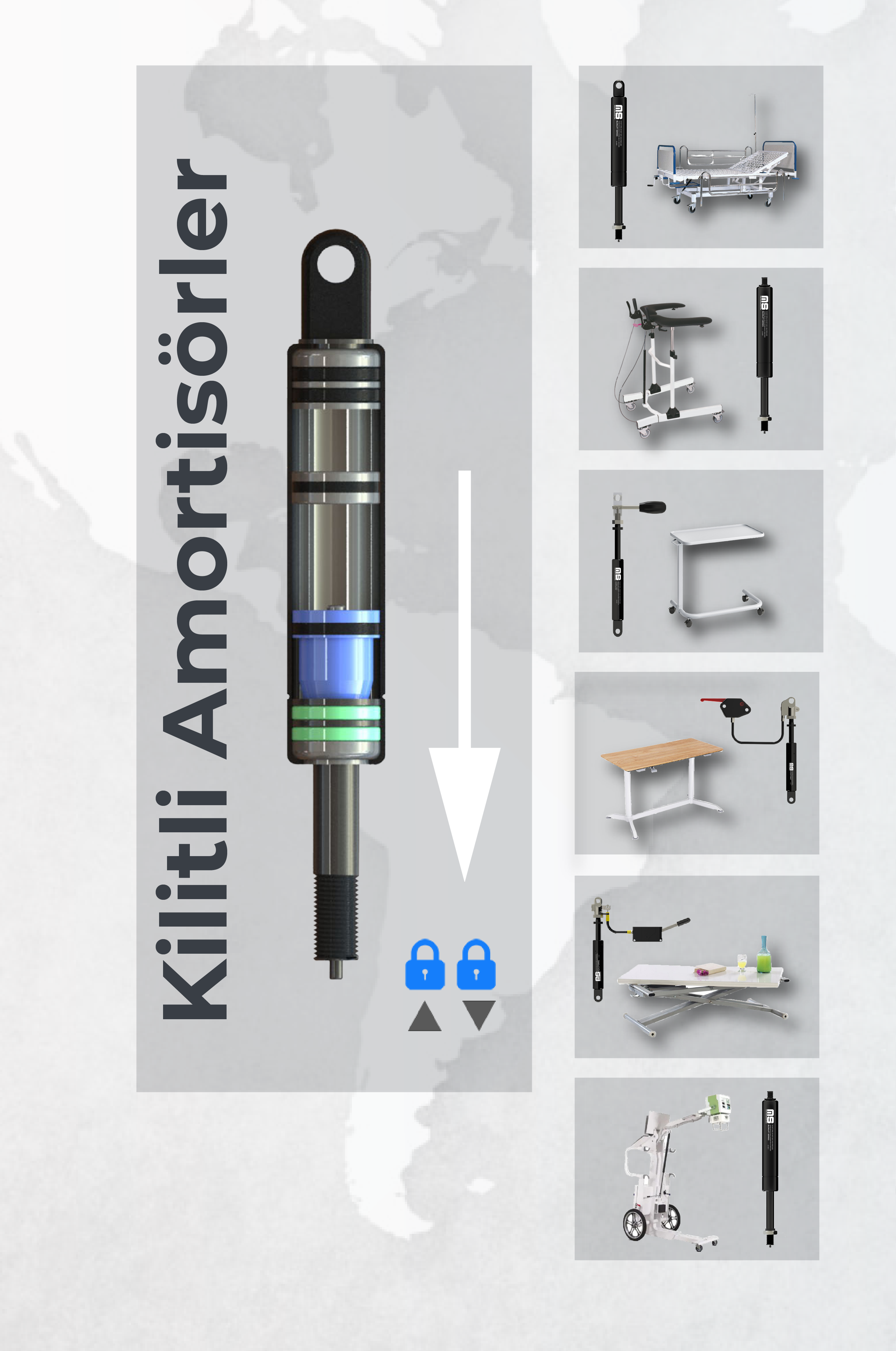

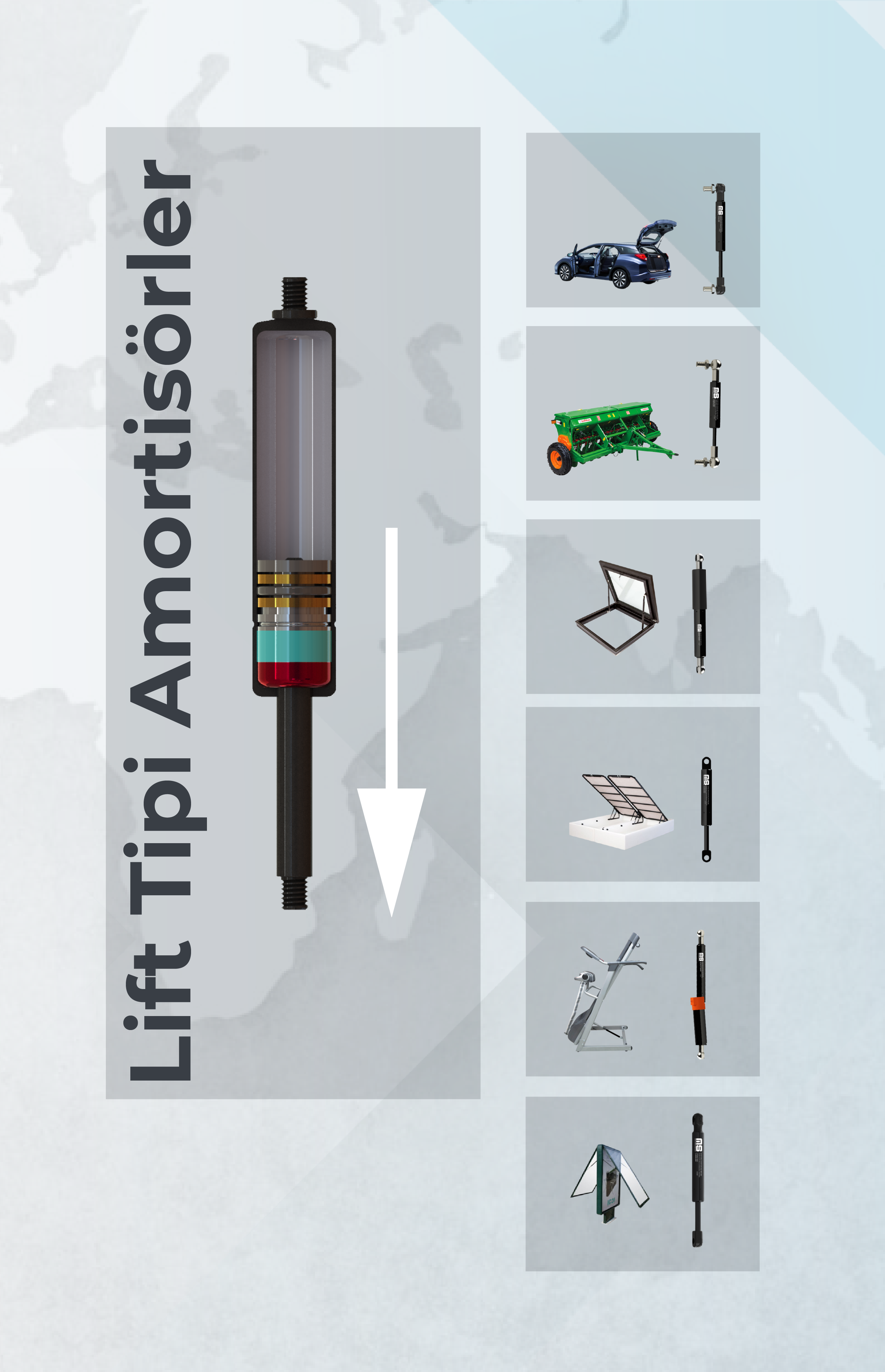

Basınçlı gaz yayları veya kaldırma tipi gaz sarsıntıları, kendinden destekli, kuvvet üreten, bakım gerektirmeyen silindirlerdir. Kapakları, sandalyeleri, masa üstlerini ve birçok diğer montajı hareket ettirmek ve konumlandırmak için kullanılırlar. Gövde, belirli bir çıkış kuvveti sağlamak için önceden azot gazı ile şarj edilmiştir. Basınç piston ve çap alanına uygulanır, bu da itme tipi gaz yaylarında çıkış kuvvetini sağlar.
a – Tüp Yanı Uç Bağlantısı
Ürün çapına göre M4, M6, M8, M10, M14 diş seçenekleri bulunmaktadır. Uygun montaj seçenekleri için Uç Bağlantıları Koleksiyonunu kontrol edin.
b – Basınç Tüpü
Paslanmaya karşı koruma sağlamak amacıyla elektrostatik toz boya ile kaplanmış dikişsiz ST14 çelik tüp.
c – Nitrojen
Basınçlı saf Nitrojen.
d – Yağ
Yağlama ve sönümleme için belirli miktarda yağ.
e – Piston Montajı
Özel olarak tasarlanmış labirent pistonu, hız kontrolü ve çubuk kılavuzu sağlayan O-ring ile birlikte gelir.
f – Sızdırmazlık ve Kılavuz Paketi
Basınçlı gazın kaçmasını önleyen ve en yüksek seviyede fonksiyonel güvenliği sağlayan contadır.
g – Piston Çubuğu
İndüksiyonla sertleştirilmiş ve 3 kez taşlanmış QBQ siyah piston çubukları darbelere ve korozyona karşı koruma sağlar.
h – Çubuk Yanı Uç Bağlantısı
Ürün çapına göre M4, M6, M8, M10, M14 diş seçenekleri bulunmaktadır. Uygun montaj seçenekleri için Uç Bağlantıları Koleksiyonunu kontrol edin.
GAZ SIKIŞTIRMA ÇUBUĞU KUVVET HESAPLAMA
Gaz yayı için gereken basınç, aşağıdaki formülde kullanılan değerlerin yerine konularak hesaplanır:
F1 = ((m * LT) / (2 * N * LA) + 5) * 9.81 = gaz yayı basıncı (Newton)
F1 = gaz yayı basıncı/kuvveti
N = gereken gaz yayı sayısı
m = kaldırılacak, çalıştırılacak kuyruk kapağının/nesnenin ağırlığı (kg)
LT = kaldırılacak, çalıştırılacak kuyruk kapağı nesnesinin uzunluğu (metre)
LA = gaz yayının kuyruk kapağı üzerindeki uygulama noktası ile kuyruk kapağının dönüş ekseni arasındaki mesafe (metre).
Sayı 5, sürtünmeye eşdeğer olan 5 kg/p sabit bir kuvveti temsil eder.
TEKNİK TALİMATLAR
Depolama:
Uzun süreli depolama sonrasında, ürünün piston çubuğu tarafında hafif bir yağ tabakası oluşabilir. Bu tür yüzey filmleri sistem özgüdür ve işlev üzerinde herhangi bir etkisi yoktur. Parçaların depolanması, piston çubuğunun aşağıya doğru olması gerekmektedir. Lütfen parçaları en az altı ay depoladıktan sonra en az bir kez etkinleştirin.
Kullanım:
MS ürünleri yüksek basınca maruz kalabilir. Hizmet ömrünün azalmasını, güvenliği ve işlevi korumak için, piston çubukları zarar görmemeli, boyanmamalı veya agresif malzemelerle işlenmemelidir. Folyo ve kağıt ambalajlardan uzak tutulmalıdır (statik şarjlanma). Yanal stres etkileri, darbe etkileri, her türlü değişiklik veya manipülasyon (örneğin, açılma), çekme yükü, ısıtma, yeniden boyama, izlerin kaldırılması, toplu işleme, aşırı etki veya atık suyun, sıçramanın veya deniz suyunun etkisi izin verilmez. Dış tüp deforme edilmemeli veya zarar görmemelidir. Herhangi bir şekilde değiştirilmiş veya zarar görmüş ürünler işletime konmamalı ve değiştirilmelidir.
Uygulama:
MS Ürünlerinin teknik tasarımı için belirli uygulamanız temel alınmaktadır. Lütfen önceden uygulama teknisyenlerimizle özel gereksinimlerinizi tartışın. Ürünlerimiz, MS çizimlerinde gösterilen özellikleri karşılar. Aksi belirtilmedikçe, ürünlerin -25°C ila +60°C arasındaki sıcaklık aralığında piston çubukları aşağıya bakacak şekilde kullanılması gerekmektedir.
Montaj:
MS gaz yayları yüksek basınç altındadır, yüksek sıcaklığa maruz bırakılmamalı ve açılmamalıdır. MS gaz yayları sadece MS tarafından sağlanan belirtilmiş son parçalarla monte edilmelidir. Sabit montajdan kaçınılmalıdır. Standart güvenlik koruması uygulanmalıdır. Gaz yayları, aksi belirtilmedikçe, çubuğun aşağıya bakacak şekilde monte edilmelidir.
Basınçlı gaz yayları veya kaldırma tipi gaz sarsıntıları, kendinden destekli, kuvvet üreten, bakım gerektirmeyen silindirlerdir. Kapakları, sandalyeleri, masa üstlerini ve birçok diğer montajı hareket ettirmek ve konumlandırmak için kullanılırlar. Gövde, belirli bir çıkış kuvveti sağlamak için önceden azot gazı ile şarj edilmiştir. Basınç piston ve çap alanına uygulanır, bu da itme tipi gaz yaylarında çıkış kuvvetini sağlar.
a – Tüp Yanı Uç Bağlantısı
Ürün çapına göre M4, M6, M8, M10, M14 diş seçenekleri bulunmaktadır. Uygun montaj seçenekleri için Uç Bağlantıları Koleksiyonunu kontrol edin.
b – Basınç Tüpü
Paslanmaya karşı koruma sağlamak amacıyla elektrostatik toz boya ile kaplanmış dikişsiz ST14 çelik tüp.
c – Nitrojen
Basınçlı saf Nitrojen.
d – Yağ
Yağlama ve sönümleme için belirli miktarda yağ.
e – Piston Montajı
Özel olarak tasarlanmış labirent pistonu, hız kontrolü ve çubuk kılavuzu sağlayan O-ring ile birlikte gelir.
f – Sızdırmazlık ve Kılavuz Paketi
Basınçlı gazın kaçmasını önleyen ve en yüksek seviyede fonksiyonel güvenliği sağlayan contadır.
g – Piston Çubuğu
İndüksiyonla sertleştirilmiş ve 3 kez taşlanmış QBQ siyah piston çubukları darbelere ve korozyona karşı koruma sağlar.
h – Çubuk Yanı Uç Bağlantısı
Ürün çapına göre M4, M6, M8, M10, M14 diş seçenekleri bulunmaktadır. Uygun montaj seçenekleri için Uç Bağlantıları Koleksiyonunu kontrol edin.
YAY ÖZELLİĞİ
Yay karakteristik eğrisi, gaz yayının uzatılmış durumdan geri çekilmiş duruma ve tekrar geriye doğru darbe anına kadar strok boyunca kuvvet yolunu gösterir. Yay karakteristiği, F2/F1 olarak adlandırılan kuvvet oranı (x) olan kuvvet dengesini gösterir.
x = F2/F1
Gaz yaylarının tasarımında, boyutlara ek olarak kuvvet F1 en önemli kriterdir. Kuvvet F1, uzatma hareketinin sonundan 5 mm öncesinde ölçülür ve bu şekilde yay kuvvetinin değerini belirler. Oluşan sürtünme kuvveti F, takma ve uzatma yönündeki kuvvet çizgileri arasında oluşur.
Yay karakteristik eğrisi, gaz yayının uzatılmış durumdan geri çekilmiş duruma ve tekrar geriye doğru darbe anına kadar strok boyunca kuvvet yolunu gösterir. Yay karakteristiği, F2/F1 olarak adlandırılan kuvvet oranı (x) olan kuvvet dengesini gösterir.
x = F2/F1
Gaz yaylarının tasarımında, boyutlara ek olarak kuvvet F1 en önemli kriterdir. Kuvvet F1, uzatma hareketinin sonundan 5 mm öncesinde ölçülür ve bu şekilde yay kuvvetinin değerini belirler. Oluşan sürtünme kuvveti F, takma ve uzatma yönündeki kuvvet çizgileri arasında oluşur.
BASINÇ DAVRANIŞLARI
Genel olarak, gaz yayı maksimum çalışma sıcaklığı için 80°C'lik bir sıcaklıkla tasarlanmıştır. Bu, azotun (N2) sıcaklık ve basınç değişimlerine göre gerçek özelliklerini dikkate alır.
Gaz yayı tüpü içindeki basınçlı gaz göz önüne alındığında, basınç oranı çevresel sıcaklığa göre değişir. En kesin sonuçları elde etmek için test ortamının 20°C (±3°C) olması gerekmektedir.
Gaz yayının kuvvet değişimi, basınç ve sıcaklığa bağlı olarak da diyagramda temsil edilir.
Genel olarak, gaz yayı maksimum çalışma sıcaklığı için 80°C'lik bir sıcaklıkla tasarlanmıştır. Bu, azotun (N2) sıcaklık ve basınç değişimlerine göre gerçek özelliklerini dikkate alır.
Gaz yayı tüpü içindeki basınçlı gaz göz önüne alındığında, basınç oranı çevresel sıcaklığa göre değişir. En kesin sonuçları elde etmek için test ortamının 20°C (±3°C) olması gerekmektedir.
Gaz yayının kuvvet değişimi, basınç ve sıcaklığa bağlı olarak da diyagramda temsil edilir.
GAZ SIKIŞTIRMA ÇUBUĞU KUVVET HESAPLAMA
Gaz yayı için gereken basınç, aşağıdaki formülde kullanılan değerlerin yerine konularak hesaplanır:
F1 = ((m * LT) / (2 * N * LA) + 5) * 9.81 = gaz yayı basıncı (Newton)
F1 = gaz yayı basıncı/kuvveti
N = gereken gaz yayı sayısı
m = kaldırılacak, çalıştırılacak kuyruk kapağının/nesnenin ağırlığı (kg)
LT = kaldırılacak, çalıştırılacak kuyruk kapağı nesnesinin uzunluğu (metre)
LA = gaz yayının kuyruk kapağı üzerindeki uygulama noktası ile kuyruk kapağının dönüş ekseni arasındaki mesafe (metre).
Sayı 5, sürtünmeye eşdeğer olan 5 kg/p sabit bir kuvveti temsil eder.
TEKNİK TALİMATLAR
Depolama:
Uzun süreli depolama sonrasında, ürünün piston çubuğu tarafında hafif bir yağ tabakası oluşabilir. Bu tür yüzey filmleri sistem özgüdür ve işlev üzerinde herhangi bir etkisi yoktur. Parçaların depolanması, piston çubuğunun aşağıya doğru olması gerekmektedir. Lütfen parçaları en az altı ay depoladıktan sonra en az bir kez etkinleştirin.
Kullanım:
MS ürünleri yüksek basınca maruz kalabilir. Hizmet ömrünün azalmasını, güvenliği ve işlevi korumak için, piston çubukları zarar görmemeli, boyanmamalı veya agresif malzemelerle işlenmemelidir. Folyo ve kağıt ambalajlardan uzak tutulmalıdır (statik şarjlanma). Yanal stres etkileri, darbe etkileri, her türlü değişiklik veya manipülasyon (örneğin, açılma), çekme yükü, ısıtma, yeniden boyama, izlerin kaldırılması, toplu işleme, aşırı etki veya atık suyun, sıçramanın veya deniz suyunun etkisi izin verilmez. Dış tüp deforme edilmemeli veya zarar görmemelidir. Herhangi bir şekilde değiştirilmiş veya zarar görmüş ürünler işletime konmamalı ve değiştirilmelidir.
Uygulama:
MS Ürünlerinin teknik tasarımı için belirli uygulamanız temel alınmaktadır. Lütfen önceden uygulama teknisyenlerimizle özel gereksinimlerinizi tartışın. Ürünlerimiz, MS çizimlerinde gösterilen özellikleri karşılar. Aksi belirtilmedikçe, ürünlerin -25°C ila +60°C arasındaki sıcaklık aralığında piston çubukları aşağıya bakacak şekilde kullanılması gerekmektedir.
Montaj:
MS gaz yayları yüksek basınç altındadır, yüksek sıcaklığa maruz bırakılmamalı ve açılmamalıdır. MS gaz yayları sadece MS tarafından sağlanan belirtilmiş son parçalarla monte edilmelidir. Sabit montajdan kaçınılmalıdır. Standart güvenlik koruması uygulanmalıdır. Gaz yayları, aksi belirtilmedikçe, çubuğun aşağıya bakacak şekilde monte edilmelidir.
